PCG 材质相关 ​

TransformPosition ​

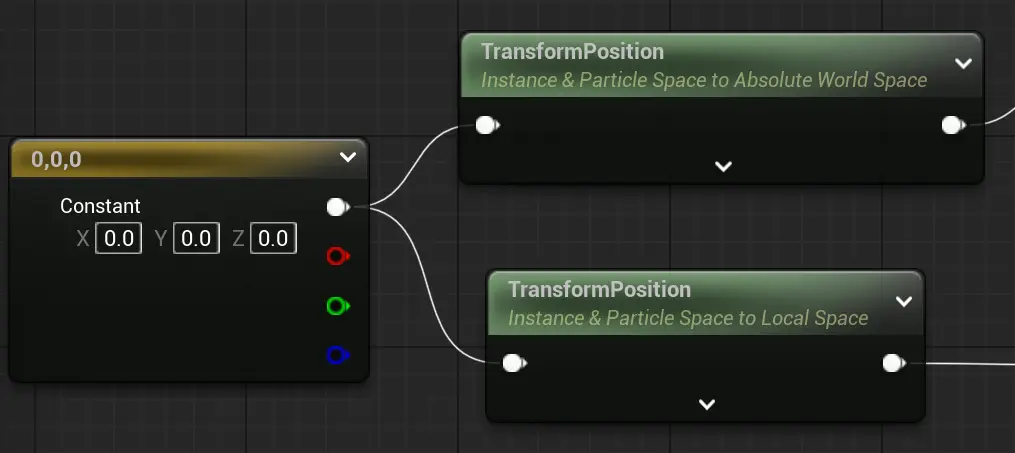

alt text PCG 大量使用 InstanceMesh， 所以材质里也有专门针对它的TransformPosition的设置。

  • Instance & Particle Space to Absolute World Space 实例的局部空间（Local Space）的坐标转换为 世界空间（World Space）。

  • Instance & Particle Space to Local Space 获得实例的局部空间（Local Space）的坐标

TransformPosition 的输入就是自身的原点，通常使用 0 0 0就够了，可以通过其他值它实现偏移。

利用好这两个转化，可以实现很多好玩的效果。

例子 ​

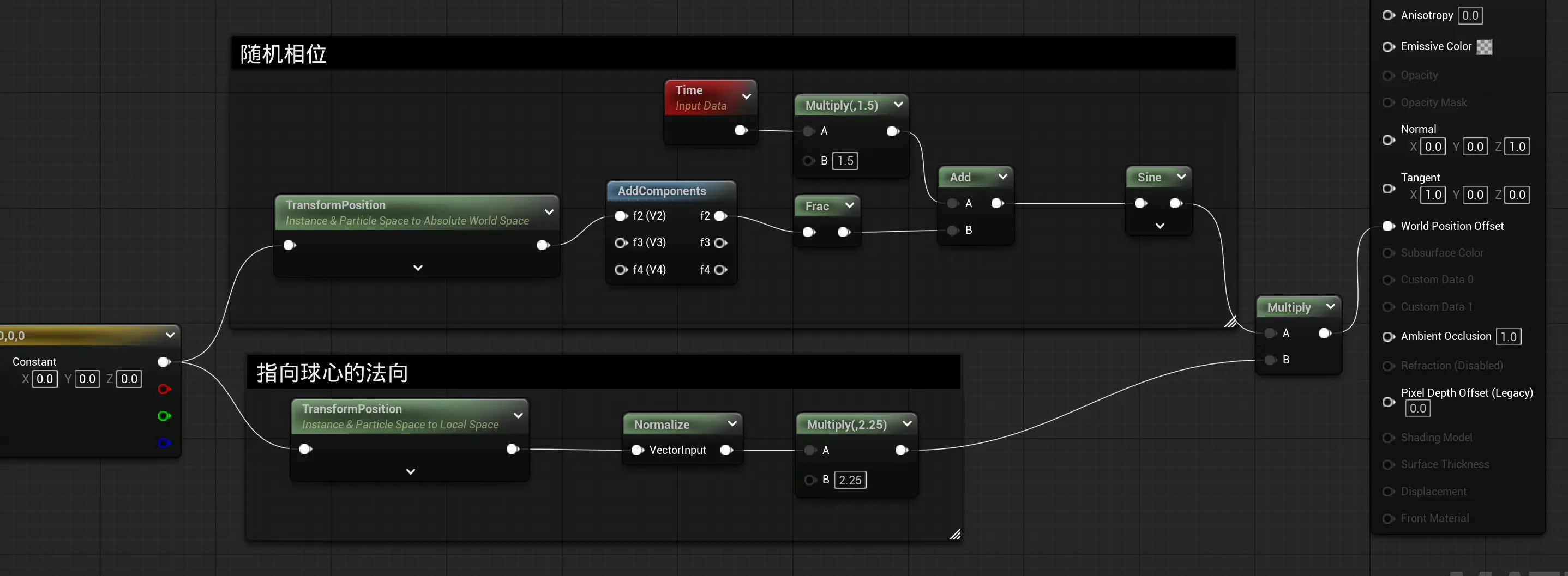

  • 上下起伏的球面效果 alt text
  1. 利用Instance & Particle Space to Absolute World Space，和 Sine结合，构造每个实例的独特相位，xyz不同，所以每个都不同样。
  2. Instance & Particle Space to Local Space 和 归一化结合，就是是 V - 0, 也就是指向球心的向量，结合上面的相位，实现错落有致的上下起伏效果。

PerInstanceCustomData ​

PCG中经常需要处理大量实例化的网格体，PerInstanceCustomData是一个强大的功能，它允许为每个实例添加自定义数据。

PerInstanceCustomData 是一个在 Unreal Engine 中用于实例化静态网格的材质节点，允许开发者为每个实例设置自定义数据 而PCG的实例化网格体可以配置该属性。

PerInstanceCustomData 的一个主要优势是性能优化。通过将数据存储在实例本身而不是材质实例上，它降低了场景中重复几何体的绘制调用数量

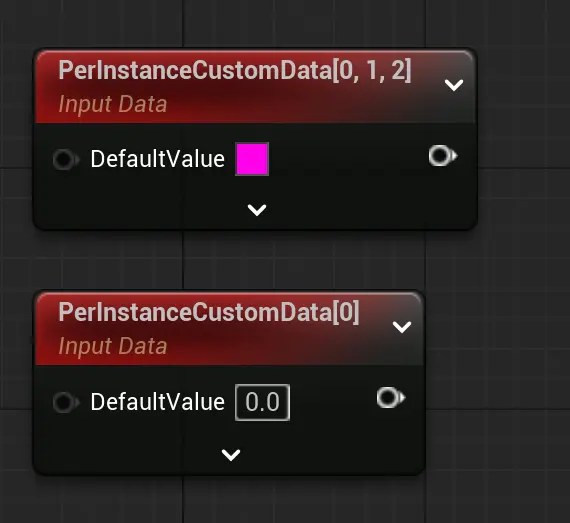

材质里，PerInstanceCustomData有两个版本: alt text

    1. PerInstanceCustomData 浮点数版
    1. PerInstanceCustomData 向量版

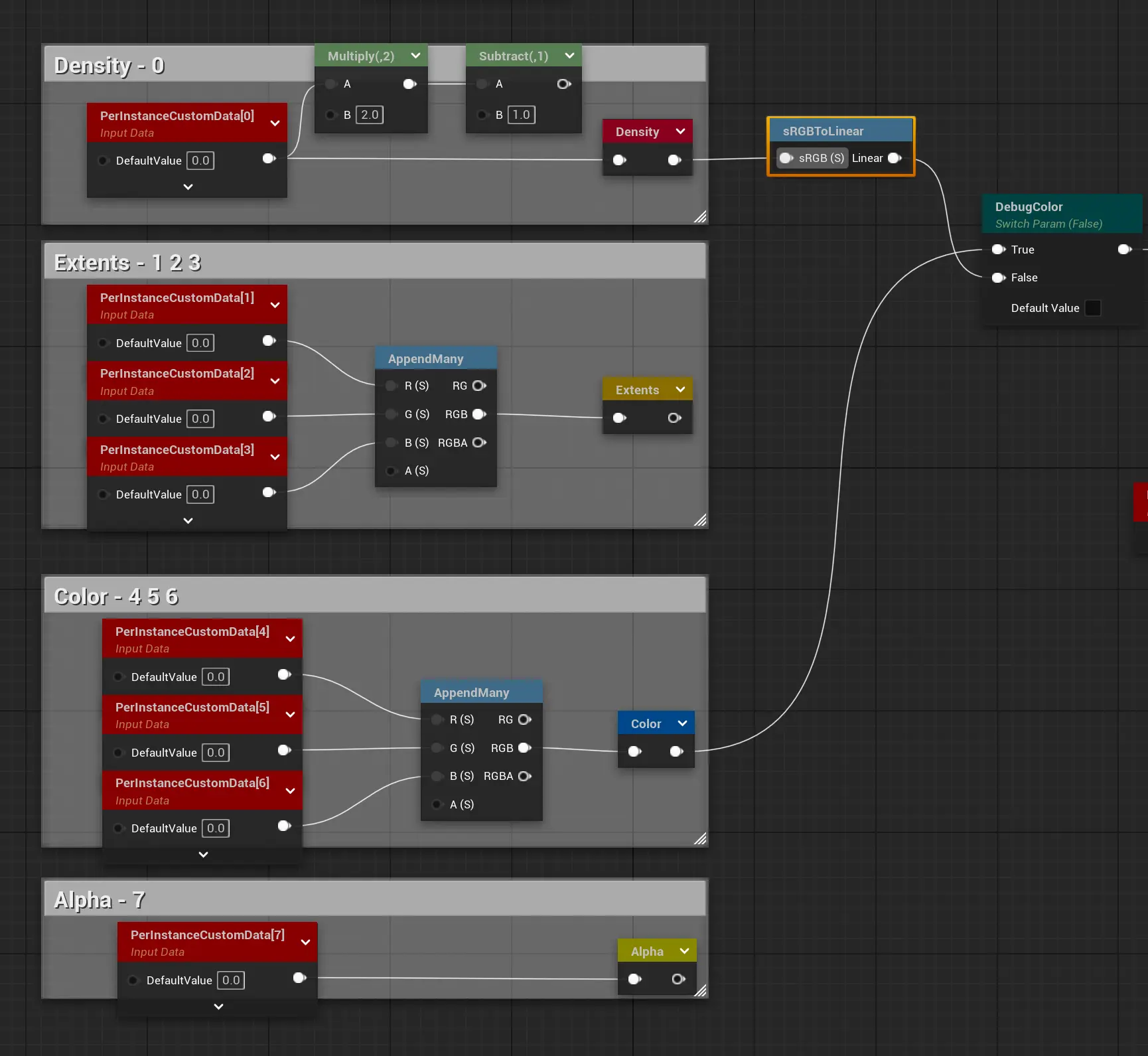

案例：PCG debug 里 母材质，可以看到用于可视化的调试的值不知颜色值本身，还有密度，半长度等。 alt text

PCG里配置 PerInstanceCustomData ​

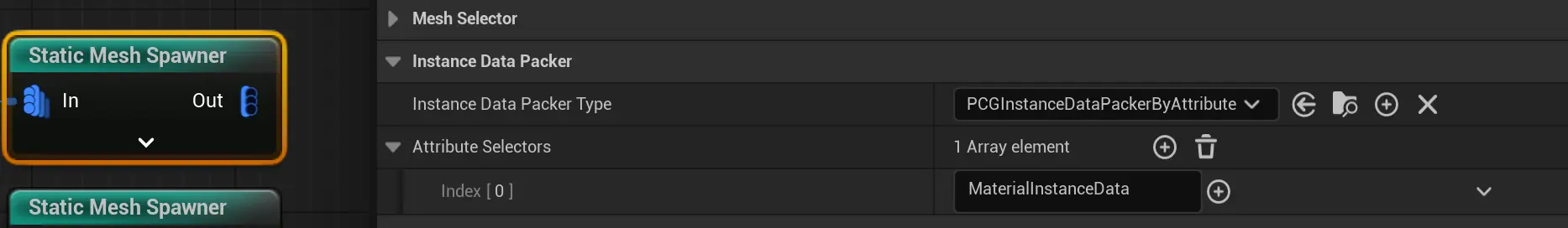

alt text 两种配置模式：

  • 直接从属性集里，根据名称获取，然后设置到实例里。
  • Regex 从属性集里，根据正则自动设置到实例里。

补充 VertexInterpolator ​

这个节点也经常和PerInstanceCustomData结合使用 alt text UE的VertexInterpolator材质节点主要用于在顶点着色器和像素着色器之间传递数据

他的左边是VS顶点着色器，右边是PS像素着色器

使用VertexInterpolator 会让该部分的（应该是左边的）节点强制在VS里运行，而不是PS里运行。

如果 网格体的顶点数量比较少，使用VertexInterpolator节点可以帮助提高性能。

如图，

  • 未使用VertexInterpolator节点 ： alt text

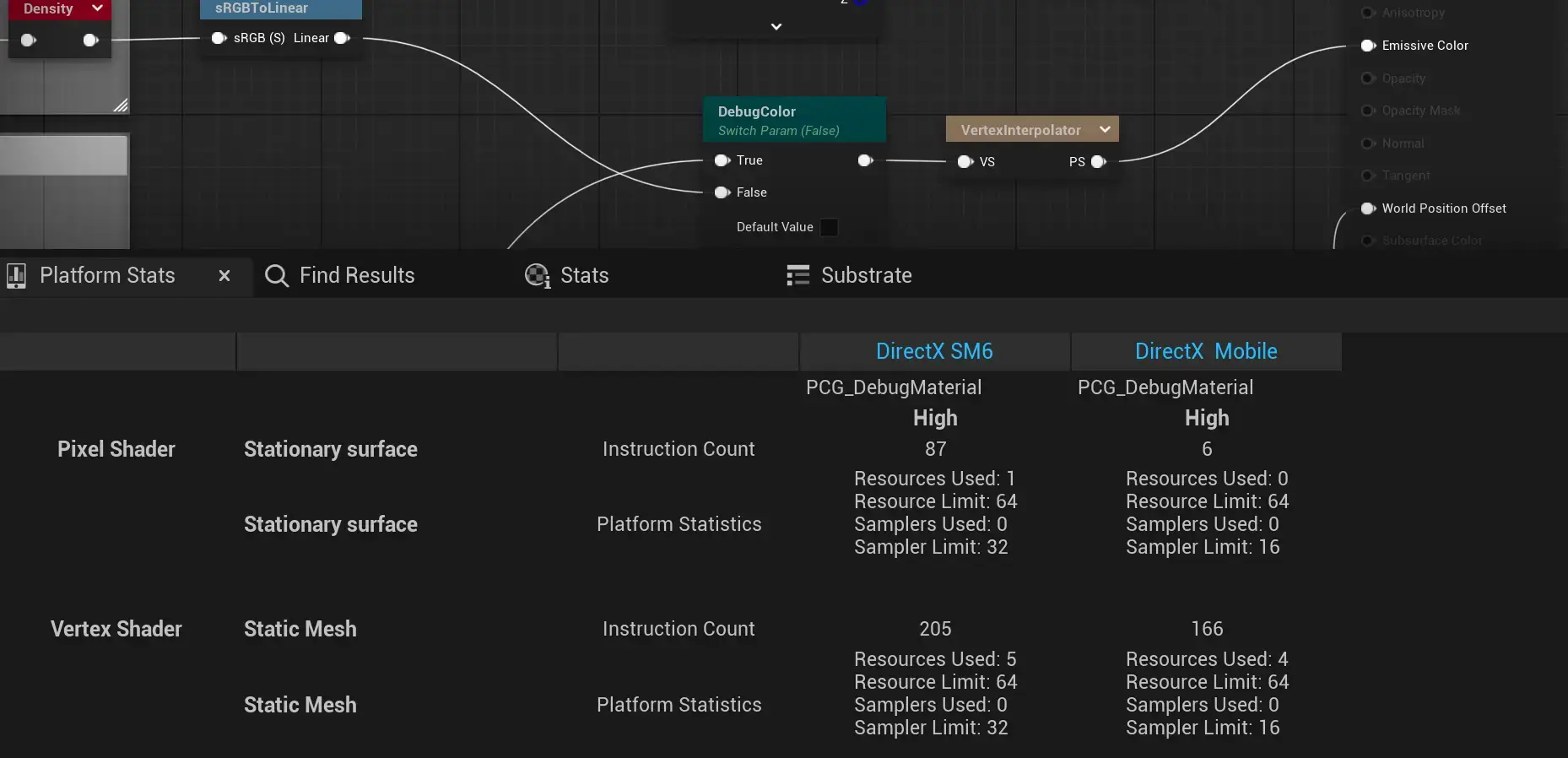

  • 使用VertexInterpolator节点 ： alt text

可以看见像素着色器的指令数量大大减少。
