在 3D 计算中,Transform 乘法(TTransform 相乘)矩阵乘法都是用来合并多个变换(旋转、缩放、平移)的,但它们的数据结构和计算方式不同


1. Transform(TTransform)相乘

核心思想

TTransform 主要基于 四元数(Quaternion)+ 缩放(Scale)+ 平移(Translation) 来存储变换,而不是直接使用 4×4 矩阵。

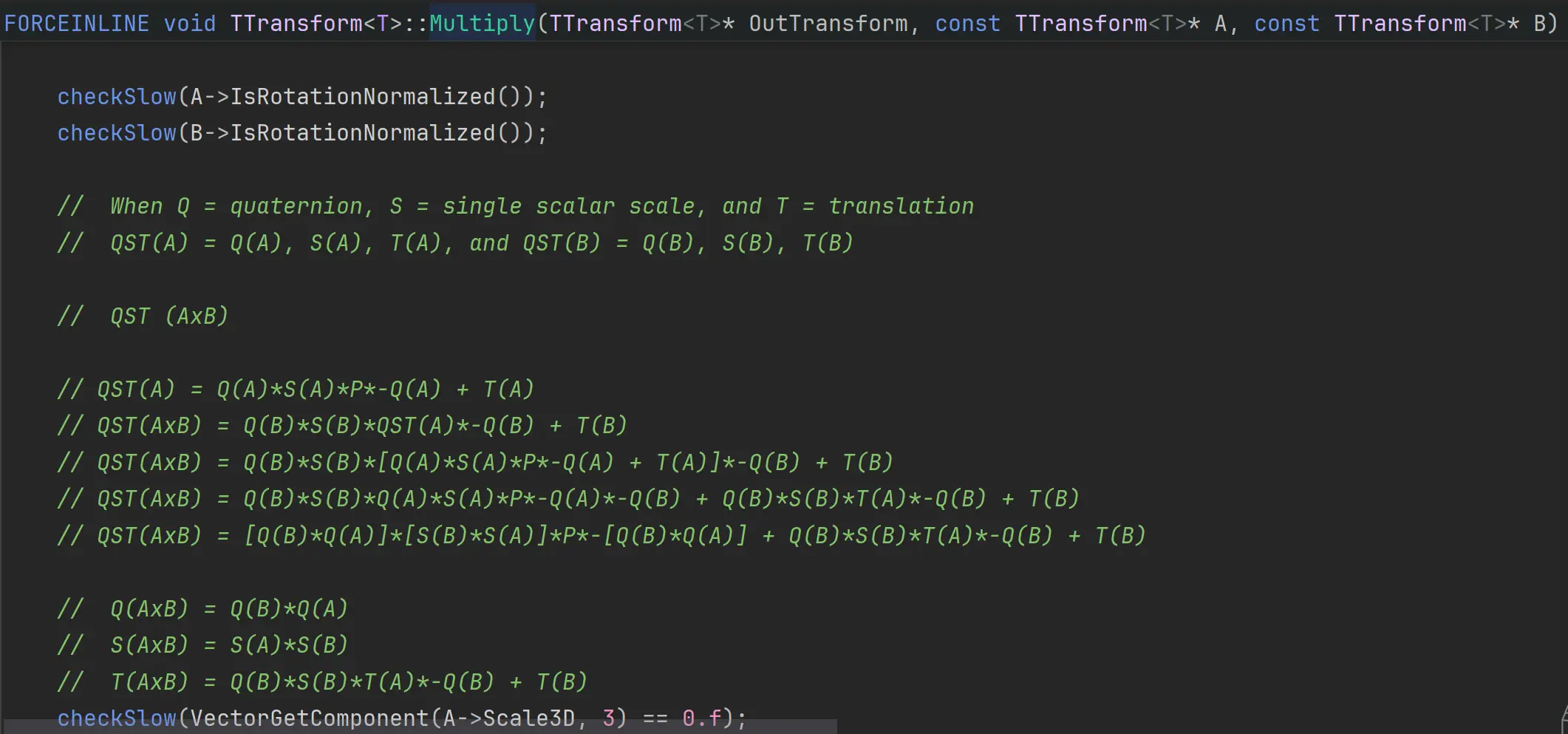

计算方式

Q(AxB)=Q(B)Q(A)S(AxB)=S(A)S(B)T(AxB)=Q(B)S(B)T(A)Q(B)1+T(B)

优点

避免了矩阵的数值误差

  • 旋转部分使用四元数,不会出现浮点数累积误差,保证旋转稳定性
  • 适用于游戏动画、骨骼系统、物体变换等场景。

计算更高效

  • 四元数乘法比矩阵乘法更快(减少了大量冗余计算)。
  • 对于旋转,四元数只需要 4 个值,而 3×3 旋转矩阵需要 9 个值。

更容易进行插值

  • 用于平滑过渡动画(Slerp 插值)

缺点

不适用于投影变换

  • 不能表示**透视投影、剪切(Shear)**等复杂变换。
  • 渲染管线中,最终仍然需要转换为 4×4 矩阵。

2. 矩阵相乘

核心思想

矩阵变换基于 4×4 齐次变换矩阵,可以同时存储 旋转、缩放、平移、投影等所有变换

计算方式

如果 M_AM_B 是 4×4 变换矩阵:

MAxB=MB×MA

矩阵相乘可以合并多个变换,最终一个 4×4 矩阵可以表示完整的 3D 变换:

M=[R3×3T3×101]

其中:

  • R3×3 是旋转+缩放矩阵
  • T3×1 是平移向量

优点

能表示所有线性变换(旋转、缩放、平移、投影)
适用于渲染管线(GPU 计算时,所有变换都以 4×4 矩阵存储)
能直接作用于向量计算(点 * 矩阵 = 变换后点)

缺点

浮点误差累积,可能导致非正交旋转(失去单位长度)
计算复杂度高,比四元数旋转慢
难以进行插值计算(不能直接用于 Slerp 插值)


3. 对比总结

比较项TTransform 乘法矩阵相乘(4×4)
存储方式四元数 + 缩放 + 平移4×4 矩阵
旋转计算四元数相乘(快速)矩阵乘法(慢)
平移计算需要四元数影响直接矩阵乘法
缩放计算直接标量乘法受矩阵影响
插值(动画)Slerp 插值好不能直接插值
数值稳定性无漂移误差可能有数值漂移
投影/透视支持❌ 不支持✅ 可做透视变换
适用场景骨骼动画、游戏变换渲染、物理计算

4. 什么时候用 TTransform,什么时候用矩阵?

游戏中物体变换(骨骼、动画、物理模拟)TTransform
渲染、相机投影、复杂变换(如 UI 变换)4×4 矩阵

在 Unreal Engine 里,TTransform 主要用于对象变换,最后仍然需要转换为 4×4 矩阵供 GPU 渲染使用
