Mass Entities 物理系统实现思路

MassSample 中的实现思路非常清晰,但MassSample是基于MassGamePlay的实现的,这里记录一下只使用MassEntity的情况下的实现思路,大致是一样的只有一点点小小的差别。

为什么需要Chaos,虽然Niagara 的粒子也能开启碰撞,但只能模拟点粒子,对物理刚体的模拟效果非常有限。

MassSample 存在的一个BUG

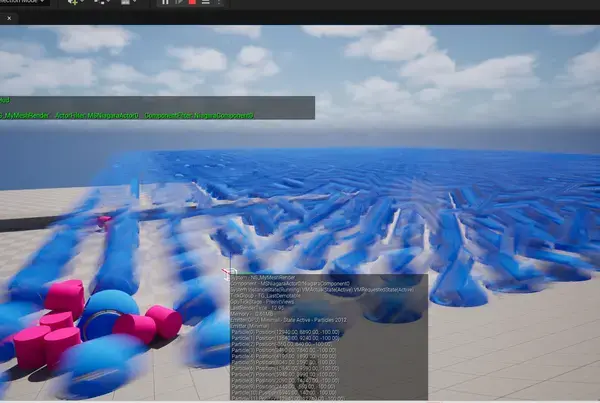

如图,当entities数量超过64个时(不同配置的电脑不一致),Niagara渲染的Mesh会出现频繁的闪烁问题。这个问题导致我研究了好久,因为MassSample里面运行这个个项目是“没有BUG”的。 而自己的项目却有。 alt text

当在自己项目里面,使用相同配置的Niagara发射器却出现了疯狂闪烁问题。即使只是设置了一次数据,Niagara的GPU模拟依旧一直在闪烁。

逐个配置排查,最终发现MassSample的config里关闭了默认的运动模糊,手动把它打开,成功重现这个BUG:

r.DefaultFeature.MotionBlur 1

但直接关闭运动模糊,并不算真正从根本上解决这个问题,依然能看到贴图在轻微闪烁,说明Niagara系统依然认为这些Mesh的位置在变化。

打开调试模式,确实能看到Niagara粒子的位置在变化,即使是更新了一个位置信息,这就说明 MassSample 给的发射器是有问题的。看了下issues,其他人也遇到过类似问题: https://github.com/Megafunk/MassSample/issues/48

两者解决办法:

  1. 改用CPU模拟
  2. 死磕问题根源,解决GPU Niagara 下exec index 跳动

我选择了第二种,偶然发现的,不清楚有没有更加简洁的解决办法。

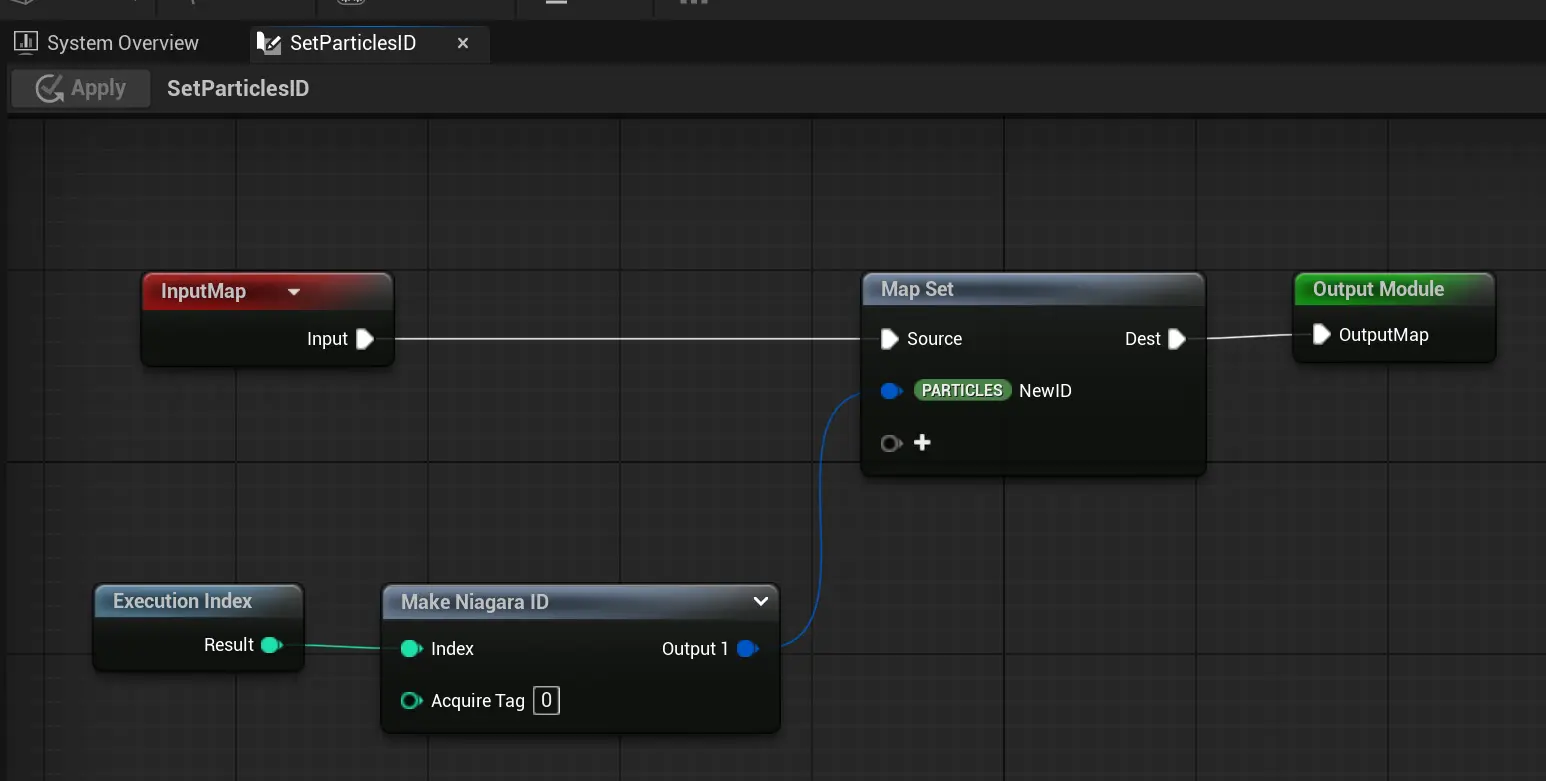

因为默认的NiagaraID无法设置,在粒子spawn阶段自己定义一个新的: alt text

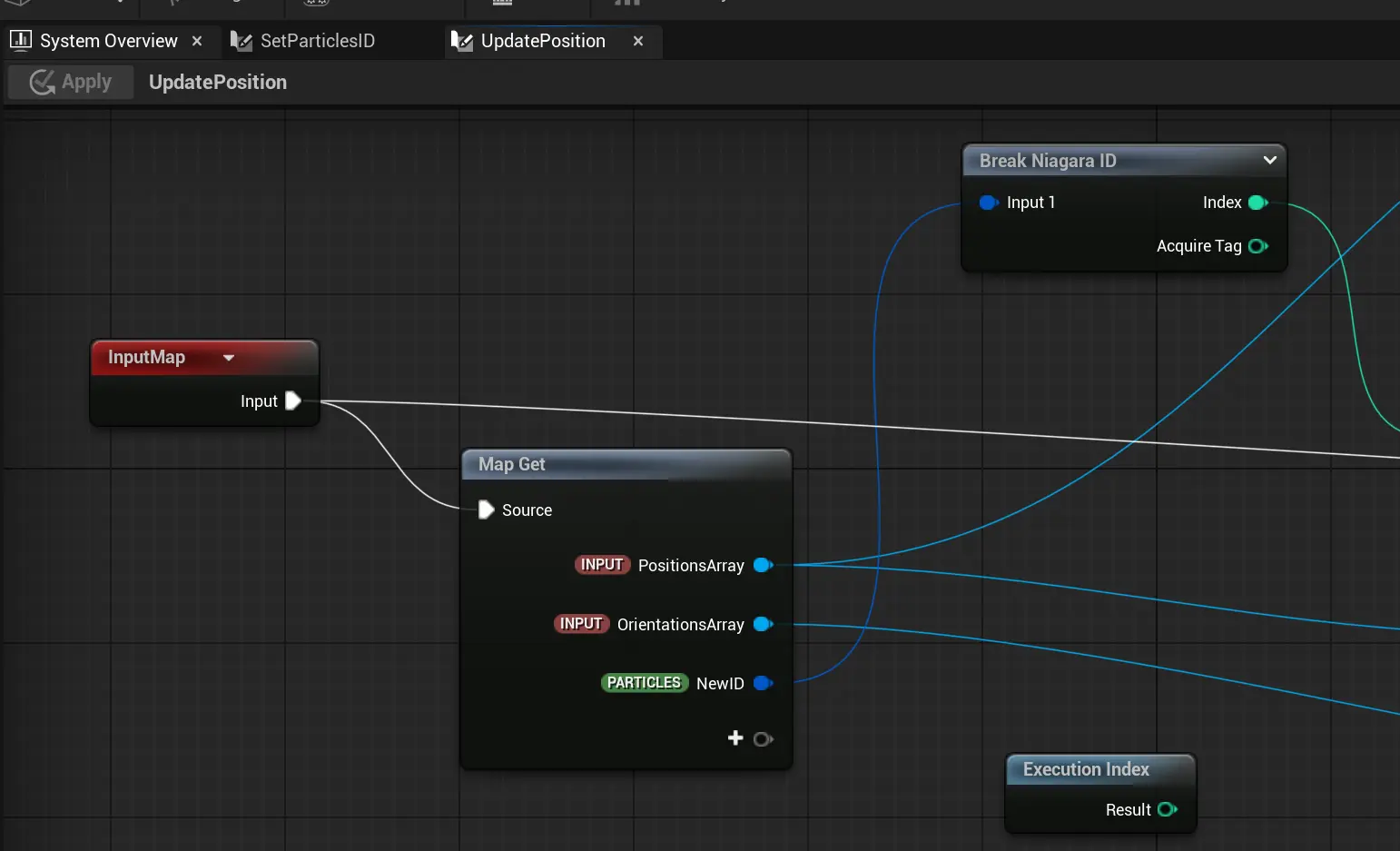

在粒子的update阶段:使用自己的NiagaraID,弃用exec index: alt text

Niagara的局限性

Niagara自碰撞的实现方式大概有两种,PBD 或者 RBD,PBD的密度约束方程适合任何物体,而RBD是对PBD的刚体实现,计算更加简单。UE5 ContentSample 自带一些 PBD 的实现。

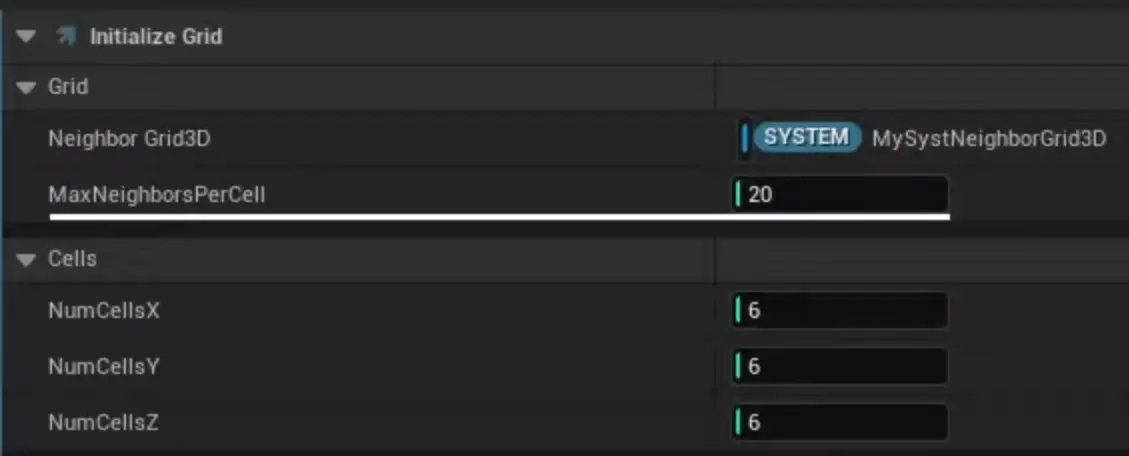

alt text

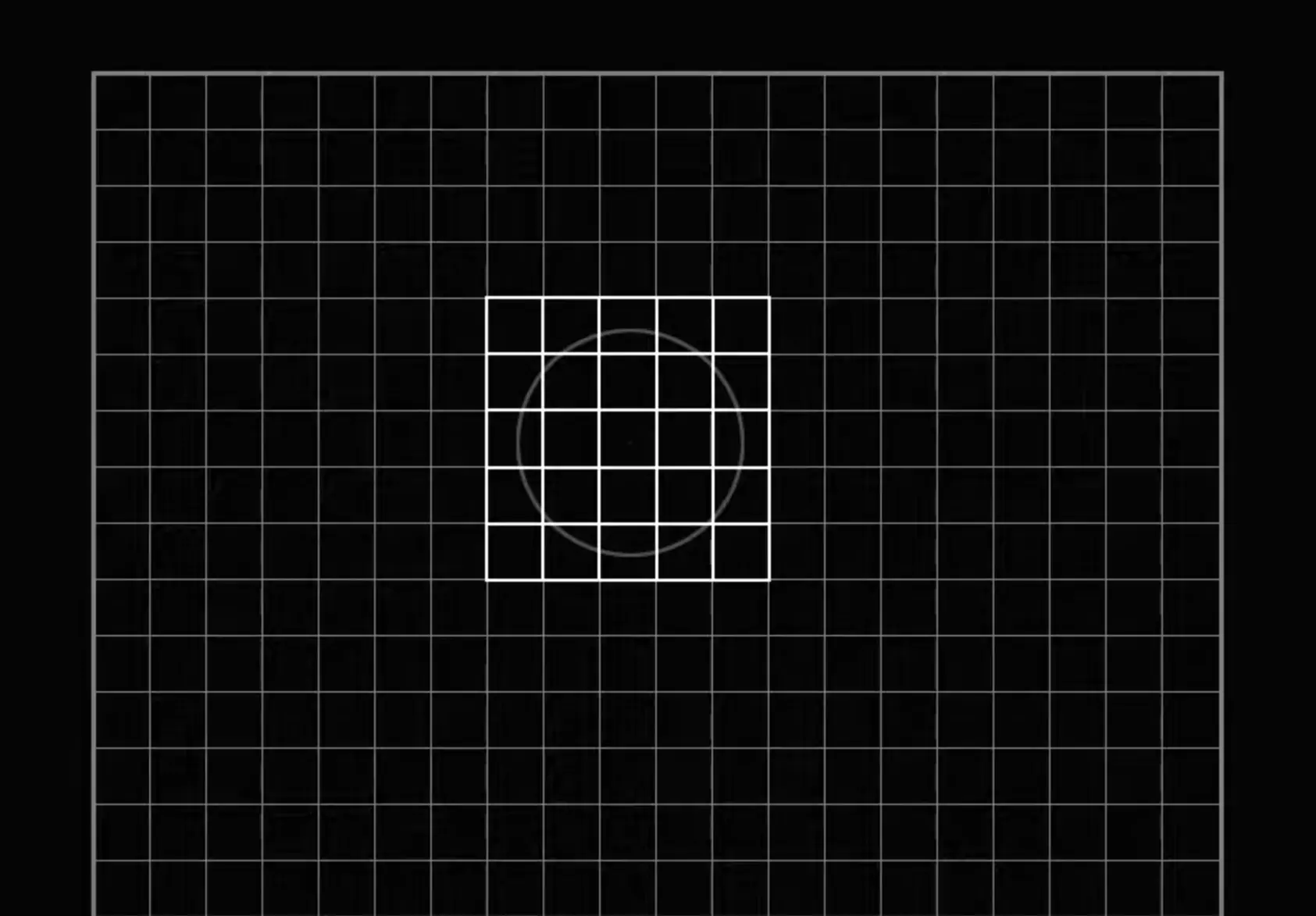

alt text

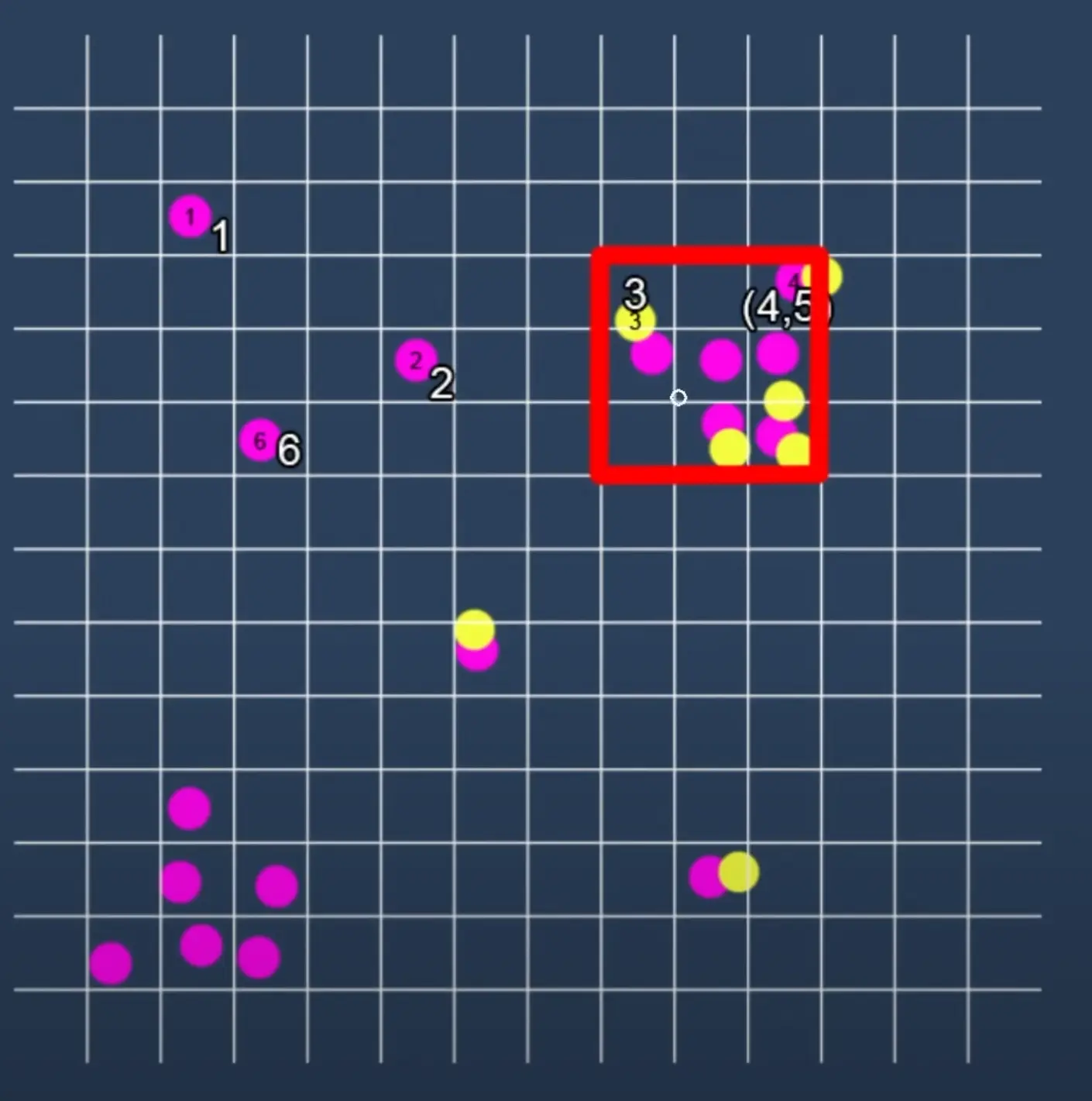

alt text

参考:

但这些实现都把碰撞简化成了小球体,对真正的刚体的模拟效果非常有限。尤其是一些长条形,质心不规则的物体,所以需要Chaos。

Chaos 的局限

  • Chaos 必须使用主线程来访问物理粒子,比如获取位置,设置休眠,销毁等。
  • 大量Chaos粒子如果开始进入碰撞解算阶段,碰撞频繁时期性能会急剧下降。
  • chaos 刚体的几何形状越复杂,计算量越大,性能最好是球体,其次是AABB盒体。(两者差别并不大)
  • 自动休眠的物理粒子,测试发现是基于屏幕空间的,距离玩家越近越能获得解算权重。虽然性能好,但模拟效果差。比如天上的物体,开启了重力模拟,但就是不会掉下来。只要玩家视角注视着它们,才会逐个掉下来,还不是一整片。

Mass 介入

一种大量物体炸开的场景:

  • 这个瞬间,速度很快,玩家看不到穿模的问题,大量的实体直接使用Niagara的RBD来模拟,避免卡顿。
  • 对于靠近(飞向)玩家的实体,转化为Chaos的刚体,获得相较精确的物理模拟。理论上维持300左右的AABB碰撞盒不会造成卡顿。

Mass做的就是动态地计算,哪些实体需要转化为Chaos的刚体,哪些实体需要转化为Niagara的粒子。这个更新频率不需要每帧都做,根据需要调整。

UE5最新的Niagara支持读取GPU的粒子数据,难点在于重新设置回去,数组长度变化导致粒子索引不对应的问题,会导致画面闪烁。

需要的处理器:

  • Chaos观察者处理器:用于把需要转化的entities,初始化Chaos的Handle。参考MassSample
  • Transform同步处理器:互相之间同步Transform, 比如chaos的transform同步给实体的ISM,或者Niagara粒子都行。(实测ISM的移动有些模糊,Niagara的粒子则没有这个问题,但ISM的性能更好一点点)
  • 转化判断处理器:用于把Niagara粒子转化为Chaos刚体,或者反过来。
  • 简化运动LOD处理器:可选,对于非常远的entities,用低频更新的Mass处理器直接计算位置。

Subsystem

实现一个UMassPhysicsSubSystem,继承自UMassSubsystemBase。必须是这个,而不是UMassEntitySubsystem(这个应该是Editor专用的),否则会创建多个子系统,导致观测者会有多次回调。

  • 使用它同一个管理全局的 EntityManager, EntityManager = UE::Mass::Utils::GetEntityManagerChecked(*World).AsShared();
  • 缓存全局的基础原型Archetype, 用于配置chunkSize
