查询点的生成器

EQS Graph就是用来配置生成器的,提供了一系列的生成器节点,Circle,Cone, Donut 等。

EQS 查询上下文提供者

蓝图里,继承UEnvQueryContext_BlueprintBase可以自定义查询上下文

它是根据实现函数来决定具体使用哪个上下文的:

cpp
UEnvQueryContext_BlueprintBase::UEnvQueryContext_BlueprintBase(const FObjectInitializer& ObjectInitializer)
	: Super(ObjectInitializer), CallMode(UEnvQueryContext_BlueprintBase::InvalidCallMode)
{
	UClass* StopAtClass = UEnvQueryContext_BlueprintBase::StaticClass();
	bool bImplementsProvideSingleActor = DoesImplementBPFunction(GET_FUNCTION_NAME_CHECKED(UEnvQueryContext_BlueprintBase, ProvideSingleActor), this, StopAtClass);
	bool bImplementsProvideSingleLocation = DoesImplementBPFunction(GET_FUNCTION_NAME_CHECKED(UEnvQueryContext_BlueprintBase, ProvideSingleLocation), this, StopAtClass);
	bool bImplementsProvideActorSet = DoesImplementBPFunction(GET_FUNCTION_NAME_CHECKED(UEnvQueryContext_BlueprintBase, ProvideActorsSet), this, StopAtClass);
	bool bImplementsProvideLocationsSet = DoesImplementBPFunction(GET_FUNCTION_NAME_CHECKED(UEnvQueryContext_BlueprintBase, ProvideLocationsSet), this, StopAtClass);

	int32 ImplementationsCount = 0;
	if (bImplementsProvideSingleActor)
	{
		++ImplementationsCount;
		CallMode = SingleActor;
	}

	if (bImplementsProvideSingleLocation)
	{
		++ImplementationsCount;
		CallMode = SingleLocation;
	}

	if (bImplementsProvideActorSet)
	{
		++ImplementationsCount;
		CallMode = ActorSet;
	}

	if (bImplementsProvideLocationsSet)
	{
		++ImplementationsCount;
		CallMode = LocationSet;
	}

可以看出,如果都实现,那么CallMode最高优先级是LocationSet(其中的ImplementationsCount 没有任何作用)

最后根据CallMode转换成 FEnvQueryContextData,该数据的构造来自两个路径:

  • UEnvQueryItemType_Point::SetContextHelper(ContextData, ResultingLocation);
  • UEnvQueryItemType_Actor::SetContextHelper(ContextData, ActorSet);

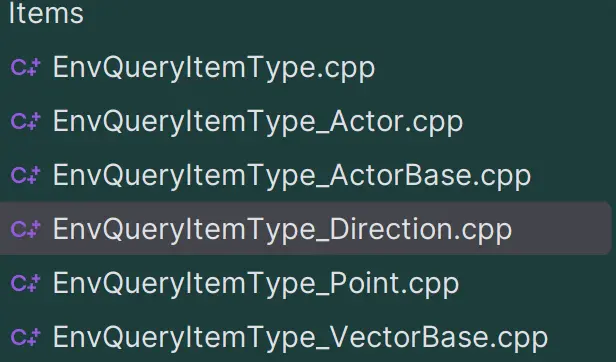

FEnvQueryContextData 维护一个类型擦除的指针数组RawData,让它支持多种数据类型, 并且提供了一系列的GetValue/SetValue接口来访问这些数据: alt text

EQS 各种Test

有了生成器,和上下文提供者,就可以配置各种Test了。比如距离测试:UEnvQueryTest_Distance

运行逻辑:

cpp
// Outer loop: Iterates through each "Item" generated by the generator.
// e.g., each of the 24 points on the circle.
for (FEnvQueryInstance::ItemIterator It(this, QueryInstance); It; ++It)
{
    // ...
    // Inner loop: Iterates through each location provided by the context.
    // e.g., the location of each actor you provided.
    for (int32 ContextIndex = 0; ContextIndex < ContextLocations.Num(); ContextIndex++)
    {
        // ...
        const float Distance = CalcDistance3D(ItemLocation, ContextLocations[ContextIndex]);
        It.SetScore(TestPurpose, FilterType, Distance, MinThresholdValue, MaxThresholdValue);
    }
}
  • 外层循环 (ItemIterator): 这个循环遍历的是由 Generator (例如 EnvQueryGenerator_OnCircle) 生成的每一个查询项 (Item)。比如圆上的那24个点中的每一个点。It 这个迭代器代表着当前正在被测试的那个点。
  • 内层循环 (ContextIndex): 这个循环遍历的是由 Context (例如自定义的上下文提供者) 提供的每一个目标。

可以看成,测试是支持多目标的。It的评分也是基于多目标的。会根据测试的参数进行比较和更新。

一些规则:

  • Test Purpose:

    • Score Only: 只打分,不淘汰。
    • Filter Only: 只根据阈值 (threshold) 淘汰,不改变分数。
    • Score and Filter: 两者都做。
  • Filter Type:

    • Minimum: 想要最小的值。当新的 Distance 小于当前记录的分数时,更新分数。
    • Maximum: 想要最大的值。当新的 Distance 大于当前记录的分数时,更新分数。
    • Range: 分数必须在 MinThreshold 和 MaxThreshold 之间才算有效。
    • Average: 将所有 Distance 加起来,最后取平均值。(这个模式在SetScore内部处理会更复杂,需要累加和计数)

总结

用一个例子来说明: 用Circle生成24个点,查询附近最近的3个Actor

  • Generator: EnvQueryGenerator_OnCircle 生成了24个点。我们称之为 P1, P2, ... P24
  • Context: 自定义的UEnvQueryContext_BlueprintBase 提供了3个Actors。我们称之为 ActorA, ActorB, ActorC
  • Test: EnvQueryTest_Distance。假设 Test Purpose 设置为 Score OnlyFilter Type 设置为 Minimum。该配置,意为“找到离目标堆最近的点”。

Context 提供多个数据源时,距离测试的工作方式是: 对于每一个由Generator生成的“备选位置”(Item),它会计算此位置到所有Context提供的“目标”(e.g., Actors)的距离,并根据配置的 Filter Type(例如Minimum, Maximum, Average)将这些距离聚合成 (aggregate) 一个单一的、最终的分数。

EQS生成点的逻辑,和NavMesh的强关联的

cpp
ProjectAndFilterNavPoints(NavLocations, QueryInstance);
StoreNavPoints(NavLocations, QueryInstance);

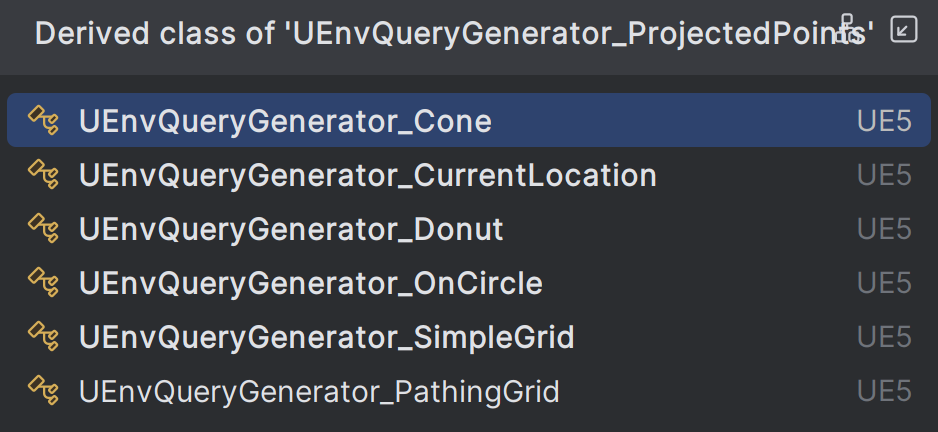

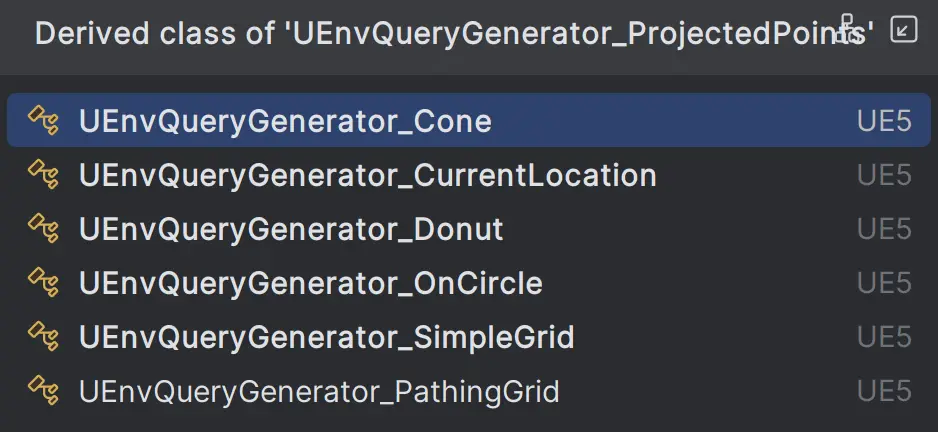

图里这些子类型,如UEnvQueryGenerator_OnCircle,必须基于NavMesh来做 alt text

如果游戏不是基于NavMesh做导航,图里这些的Generator全部没法用

EQS的Graph

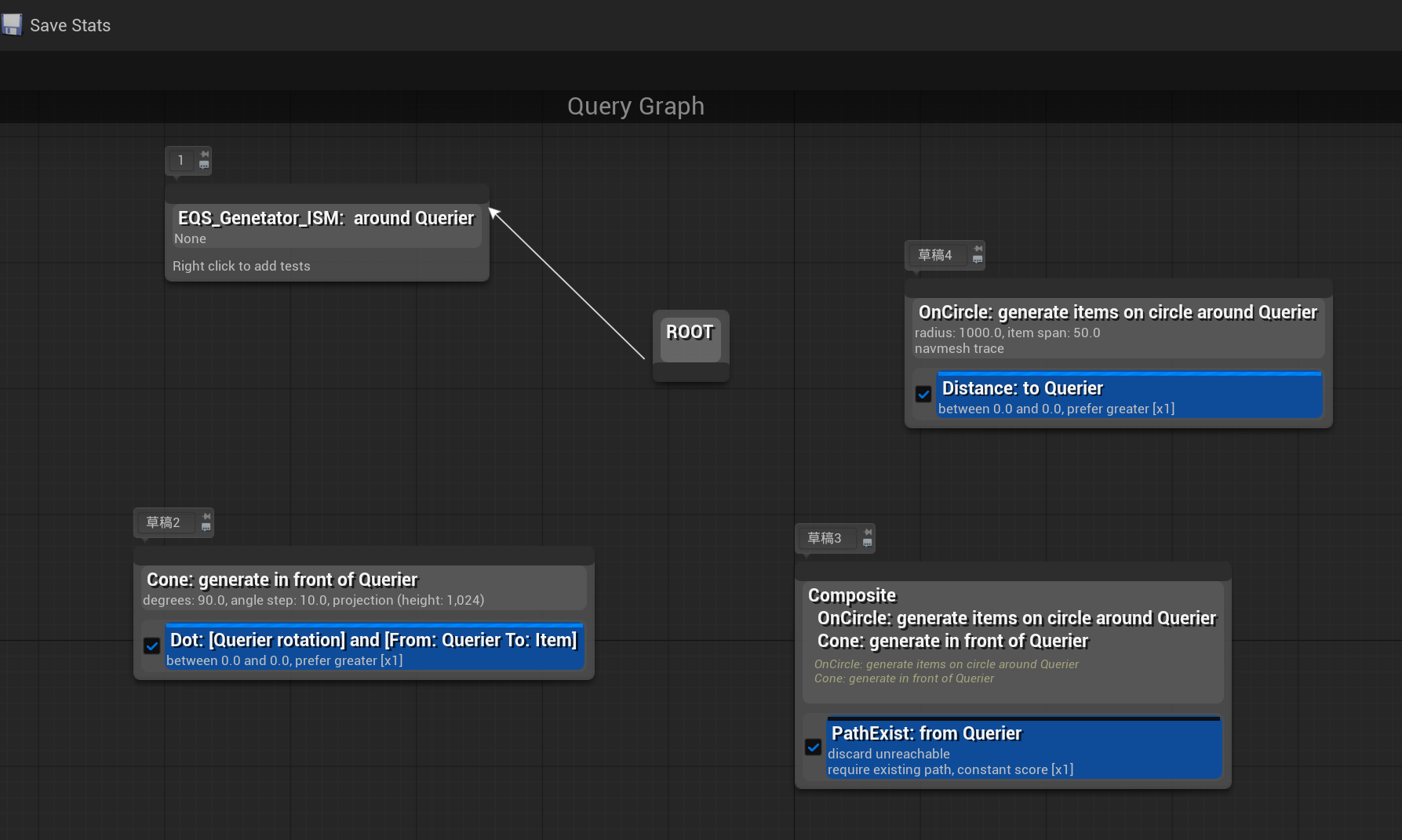

这个Graph有些迷惑,根本算不上Graph,几乎没有图该有的特征。 alt text 最应该加的功能,类似PCG的按D调试,它却没有。

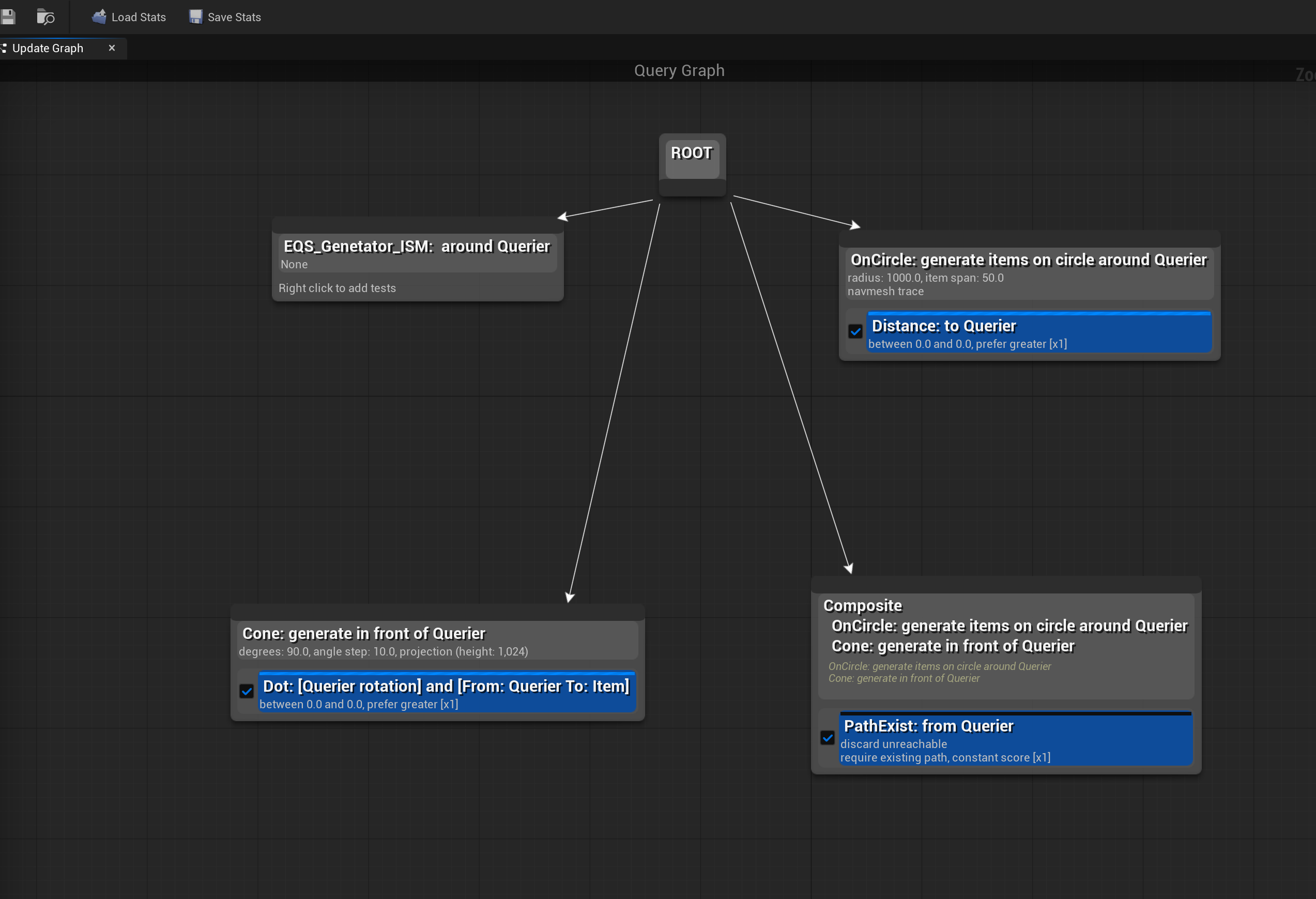

alt text 只有一个作用,打草稿+注释,白线相当于enable,直观些。

EQS生成器的蓝图子类存在悬垂指针 (Dangling Pointer)

该类型:

cpp
UCLASS(Abstract, Blueprintable, MinimalAPI)
class UEnvQueryGenerator_BlueprintBase : public UEnvQueryGenerator

报错崩溃的位置:

cpp
void FEnvQueryInstance::ExecuteOneStep(double TimeLimit)
{
	if (!Owner.IsValid())
	{
		MarkAsOwnerLost();
		return;
	}

	check(IsFinished() == false);

	if (!Options.IsValidIndex(OptionIndex))
	{
		NumValidItems = 0;
		FinalizeQuery();
		return;
	}

	SCOPE_CYCLE_COUNTER(STAT_AI_EQS_ExecuteOneStep);

	FEnvQueryOptionInstance& OptionItem = Options[OptionIndex];
	double StepStartTime = FPlatformTime::Seconds();

	const bool bDoingLastTest = (CurrentTest >= OptionItem.Tests.Num() - 1);
	bool bStepDone = true;
	bIsCurrentlyRunningAsync = false;
	CurrentStepTimeLimit = TimeLimit;
	//found a bug here, OptionItem.Generator is null
	 if (!IsValid(OptionItem.Generator))
	 {
		 // generator is null, just return
	 	UE_LOG(LogEQS, Warning, TEXT("Generator is null"));
	 	NumValidItems = 0;
	 	FinalizeQuery();
	 	return;
	 }

	if (CurrentTest < 0)
	{
		bool bRunGenerator = true;
#if USE_EQS_DEBUGGER
		int32 LastValidItems = 0;
#endif
		if (!OptionItem.Generator->IsCurrentlyRunningAsync())
		{

程序执行到if (!OptionItem.Generator->IsCurrentlyRunningAsync()) 出了报错崩溃。

编辑器里面,测试的时候有个一个旧实例为 Generator_A, 点击蓝图的“编译”按钮时,UE的后台执行了“热重载 (Hot Reload)” 或更准确地说是“蓝图类重建 (Blueprint Class Recompilation)”。然后,创建一个全新的UClass和新的实例 Generator_B。这个过程也叫"Re-instancing"(实例重构)。 但指针没有更新,FEnvQueryInstance 是一个普通的C++ struct,它并不知道蓝图发生了“身份替换”。它内部的 Generator 指针仍然指向 Generator_A 的内存地址,导致了内存访问冲突,编辑器崩溃。

最可疑的部分就是这个成员变量:

cpp
private:
    /** this is valid and set only within GenerateItems call */
    mutable FEnvQueryInstance* CachedQueryInstance;

它是一个原始指针 (Raw Pointer): FEnvQueryInstance*。它不是 TObjectPtr 或其他智能指针,所以它无法被GC(垃圾回收)系统自动置空。FEnvQueryInstance 本身也不是一个 UObject,它只是一个普通的 struct,所以更谈不上GC管理.

它的生命周期注释非常重要: this is valid and set only within GenerateItems call。这句话是引擎开发者留下的警告,意思是:“这个指针只在 GenerateItems 函数执行期间有效。一旦函数返回,不要相信这个指针指向的任何东西!”

没啥比较好的解决办法,毕竟这个类是引擎内部,修改引擎源代码可能会导致兼容问题,并且修改就得以后都要关注这个类的更新。

我的解决办法是,一旦相关的蓝图之类发生了变化,就不要立马测试,不然编辑器会崩溃。可以先打开另一张地图专门测试这个EQS,这会强制UE重新实例化,解决悬垂指针的问题。

引擎的EQS代码太老了,遇到这种问题,正确的做法应该是用智能指针。

让C++代码对热重载更具抵抗力 (Making C++ More Resilient)

cpp
// 旧的方式 (Old way, prone to dangling pointers)
UPROPERTY()
UEnvQueryGenerator* MyGenerator;

// 现代UE5的方式 (Modern UE5 way, much safer)
UPROPERTY()
TObjectPtr<UEnvQueryGenerator> MyGenerator;

TObjectPtr 是一个智能指针包装器 (smart pointer wrapper),它能被垃圾回收系统 (Garbage Collection, GC) 感知。当它指向的 UObject 被销毁时,TObjectPtr自动被置为 nullptr

这就意味着,如果 FEnvQueryInstance 内部使用的是 TObjectPtr<UEnvQueryGenerator>,那么在蓝图编译导致旧Generator被销毁后,这个指针会自动变空。下一次访问时,IsValid() 检查就会失败,程序会走你写的安全退出逻辑,而不是崩溃。

StateTree 使用 EQS

  • 需要注意的是, EQS Task 默认绑定值居然是Controller, 而不是Pawn,所以很容易出问题,这里算个小陷阱。注释里说明得很清楚:Using Controller as query's owner is dangerous since Controller's location is usually not what you expect it to be! 如果默认绑定的是Controller, 位置会出错。

  • EQS 是异步的,所以Task 也是异步的。查询的返回值需要保存是父状态,判断是否有查询结果,可以用该Task的成功失败来决定接下来的状态路径。

    cpp
      bool bSuccess = false;
      if (QueryResult && QueryResult->IsSuccessful())
      {
      	//此处省略代码
      	//此处省略代码

      	bSuccess = true;
      }

      StrongContext.FinishTask(bSuccess ? EStateTreeFinishTaskType::Succeeded : EStateTreeFinishTaskType::Failed);

    可以看到 ,成功与否,只取决于QueryResult是否成功。

    而QueryResult是否成功,取决于EQS的NumValidItems是否大于0。

  • EQS Task 需要绑定Result,否则会报错。

    代码里,resultFStateTreePropertyRef引用类型,起到泛型作用,通过RefType来限制Result的具体类型,支持Vector和Actor,以及通过CanRefToArray支持相关的容器类型。

    cpp
    USTRUCT()
    struct FStateTreeRunEnvQueryInstanceData
    {
    	GENERATED_BODY()

    	// Result of the query. If an array is binded, it will output all the created values otherwise it will output the best one.
    	UPROPERTY(EditAnywhere, Category = Out, meta = (RefType = "/Script/CoreUObject.Vector, /Script/Engine.Actor", CanRefToArray))
    	FStateTreePropertyRef Result;
    };

    赋值:通过GetPtrTupleFromStrongExecutionContext获取各种类型指针,判断指针是否为空,然后赋值。(这里也能看出,C++的开发效率很低,要写4种类型判断)

    cpp
    auto [VectorPtr, ActorPtr, ArrayOfVector, ArrayOfActor] = InstanceDataPtr->Result.GetPtrTupleFromStrongExecutionContext<FVector,AActor*, TArray<FVector>, TArray<AActor*>>(StrongContext);
    if (VectorPtr)
    {
    	*VectorPtr = QueryResult->GetItemAsLocation(0);
    }
    else if (ActorPtr)
    {
    	*ActorPtr = QueryResult->GetItemAsActor(0);
    }
    else if (ArrayOfVector)
    {
    	QueryResult->GetAllAsLocations(*ArrayOfVector);
    }
    else if (ArrayOfActor)
    {
    	QueryResult->GetAllAsActors(*ArrayOfActor);
    }
